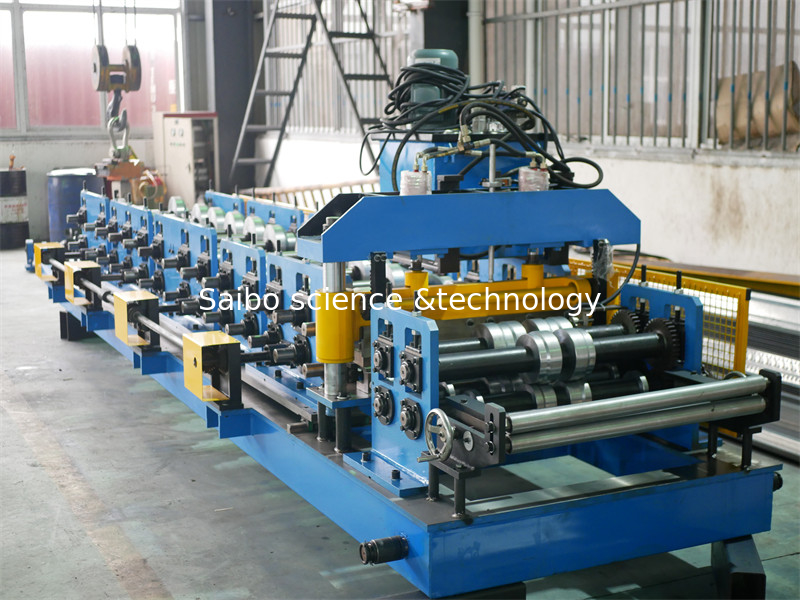

22 स्टेशन डबल लेयर रोल बनाने की मशीन जस्ती स्टील

रूफ पैनल डबल लेयर रोल बनाने की मशीन

 1. सामग्री की विशिष्टता


2. मशीन विस्तृत पैरामीटर


3. प्रोफाइल ड्राइंग


4. प्रक्रिया प्रवाह का चार्ट

हाइड्रोलिक अनकॉइलर-रोल बनाने-कटिंग-आउट टेबल



5. घटकों का विशिष्टता

(1) 5 टी हाइड्रोलिक अन-कॉइलर

• खिलाने की चौड़ाई: 1250 मिमी
• क्षमता: 5 टन
• अंतर व्यास: 470-520 मिमी
• अधिकतम बाहर व्यास: 1500 मिमी
• काम करने की गति: 0--20 मीटर / मिनट समायोज्य
• मुख्य मोटर शक्ति: 5.5KW एसी मोटर
• हाइड्रोलिक पावर: 4kw


(2)मेन रोल बनाने की मशीन

• रोलर सामग्री: क्रोम के साथ ASTM1045 क्रोम प्लेटेड सतह
• दस्ता व्यास: ￠70mm सामग्री: शमन और तड़के के साथ SAE1045
• 350H बीम वेल्डिंग द्वारा मुख्य फ्रेम
• मशीन संरचना: दीवार बोर्ड


(3)हाइड्रोलिक काटने प्रणाली

• बनाने के बाद काटना: रोल बनाने के बाद शीट को आवश्यक लंबाई में काटें
• ब्लेड की सामग्री: Cr12, 58-62 HRC कठोरता
• हाइड्रोलिक, 4KW द्वारा बिजली काटना
• काम के दबाव: 12Mpa समायोज्य
• लंबाई मापने: स्वत: एनकोडर लंबाई मापने
• लंबाई की सहनशीलता: प्रत्येक टुकड़े के अंत उत्पाद के लिए +/- 1.5 मिमी


(4) कंप्यूटर नियंत्रण कैबिनेट

• प्रोफ़ाइल की लंबाई और मात्रा की प्रोग्राम करने योग्य सेटिंग
• ऑपरेटिंग सिस्टम भाषा: अंग्रेजी और चीनी
• कंप्यूटर लंबाई और मात्रा को नियंत्रित करने के लिए प्रयोग किया जाता है।आवश्यक मात्रा प्राप्त होने पर मशीन स्वचालित रूप से लंबाई में कट जाएगी और बंद हो जाएगी

• पीएलसी: पैनासोनिक या ग्राहकीकरण

सामग्री विनिर्देशों
