कोइल चौड़ाई 914 मिमी छत दीवार पैनल रोल मोल्डिंग मशीन चेन ड्राइव के साथ

छत रोल बनाने की मशीन लाइन

1) सबसे अच्छी रोल बनाने की मशीन का डिजाइन और निर्माण करना

2) सबसे अच्छी सामग्री और घटक चुनें, और हमारे 30+ वर्षों का अनुभव;

3) मशीनकार्य गति 20 हो सकती हैm/min;

4) स्थापित करने और संचालित करने में बहुत आसान है।

1सामग्री का विनिर्देश

2. मशीन विस्तृत पैरामीटर

3प्रोफाइल चित्रण

4. प्रक्रिया प्रवाह का चार्ट

हाइड्रोलिक डेकोइलर ढ़ोल बनाने ढ़ोल काटने ढ़ोल निकालने की टेबल

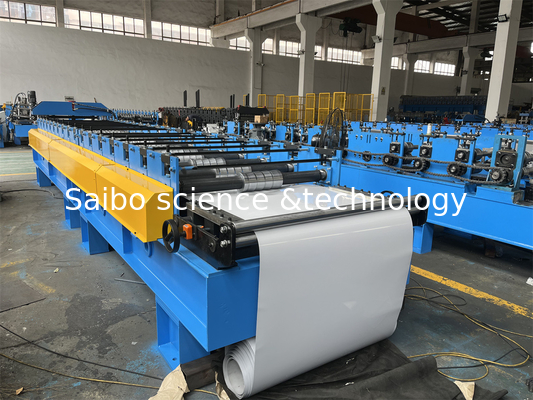

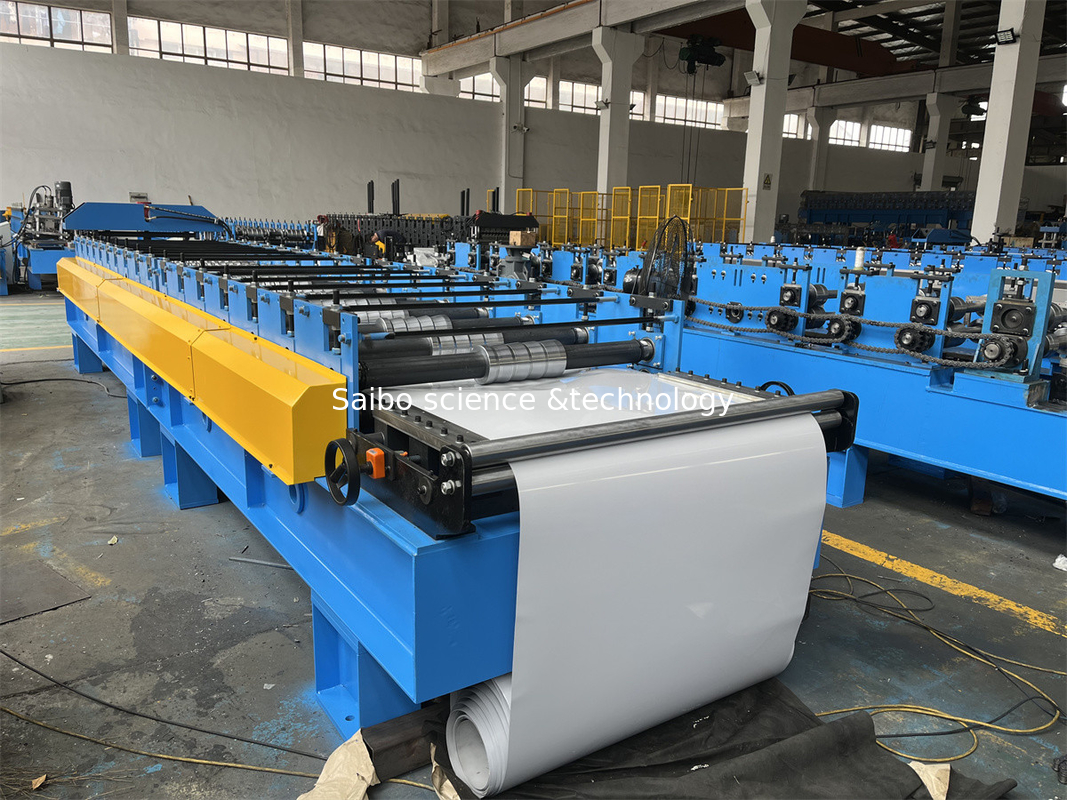

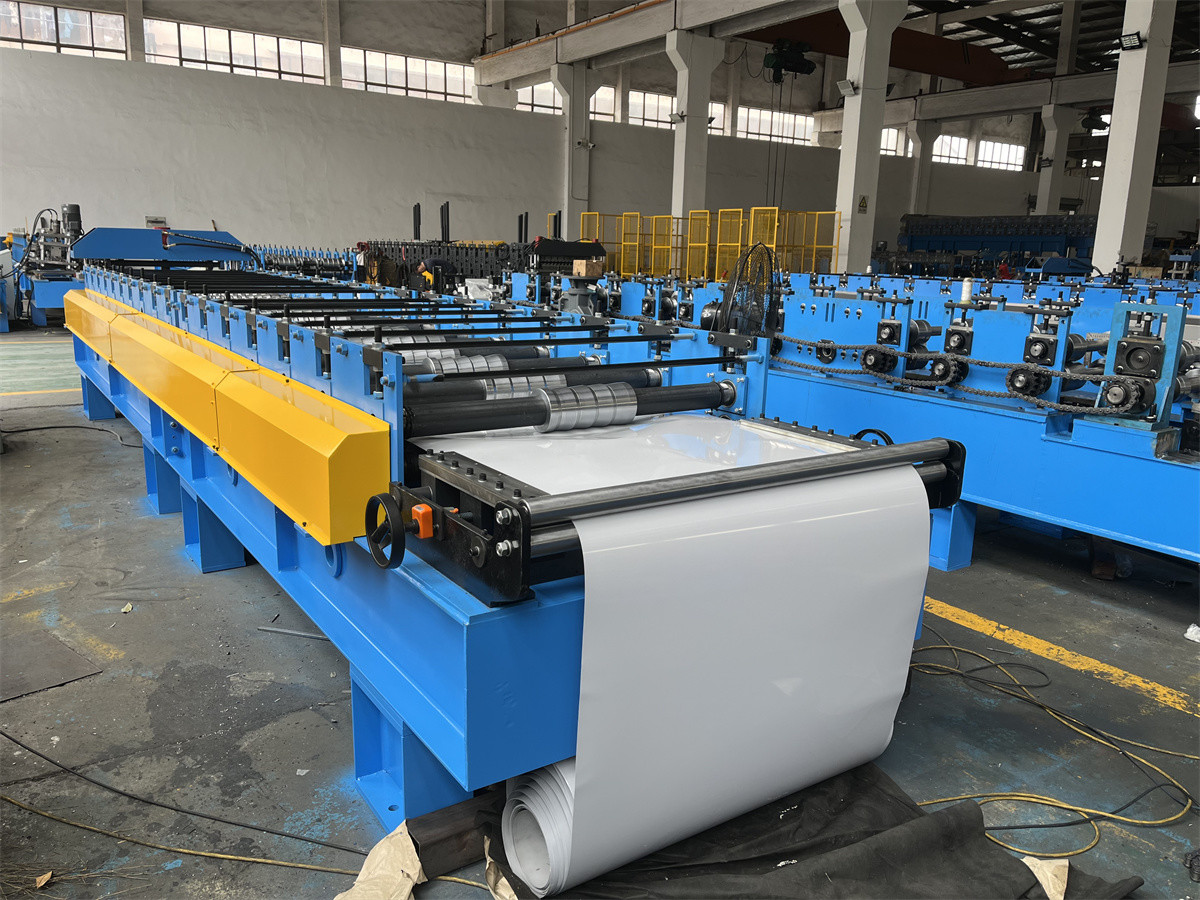

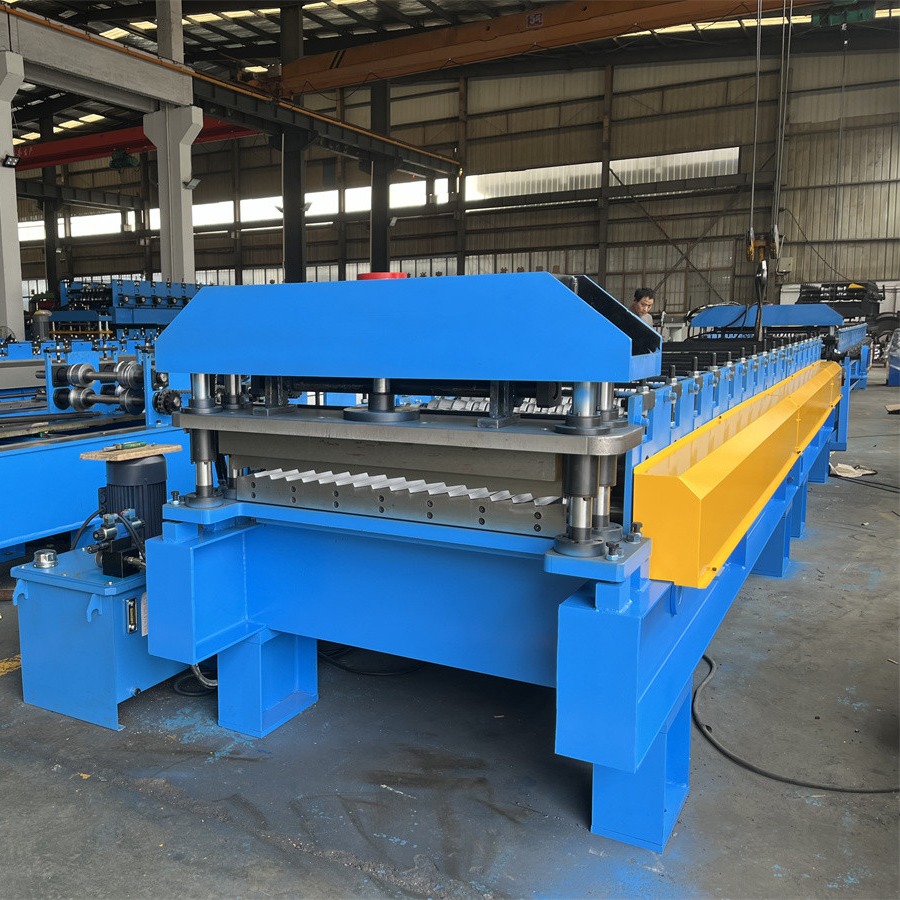

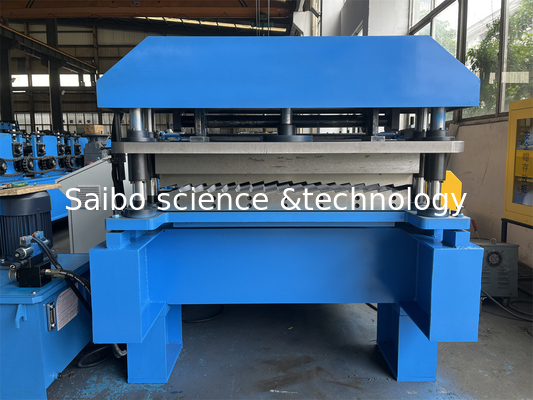

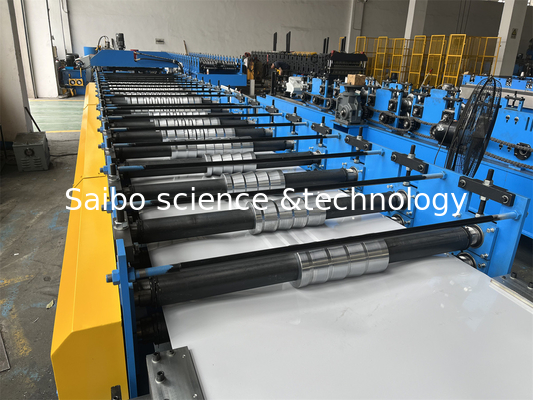

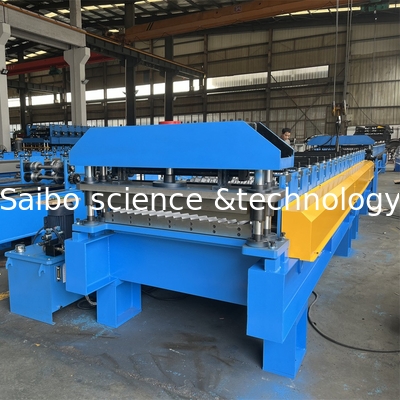

5संदर्भ के लिए मशीन तस्वीरें

6घटकों का विनिर्देश

(1) 5T हाइड्रोलिक अन-कोइलर

• भोजन की चौड़ाईः 1250 मिमी
• क्षमताः 5 टन
• अंतर व्यासः 460-560 मिमी
• अधिकतम आउट व्यासः 1600 मिमी
• कार्य गति: 50 मीटर/मिनट समायोज्य
• मुख्य मोटर शक्तिः 7.5KW AC मोटर
• हाइड्रोलिक शक्तिः 4KW
• आवृत्ति परिवर्तक द्वारा नियंत्रित गति
• डी-कोइलर लूप नियंत्रण के साथ होना चाहिए ताकि सामग्री जमीन पर गिरने से रोका जा सके।
• रंगः नीला
• मात्रा: 1

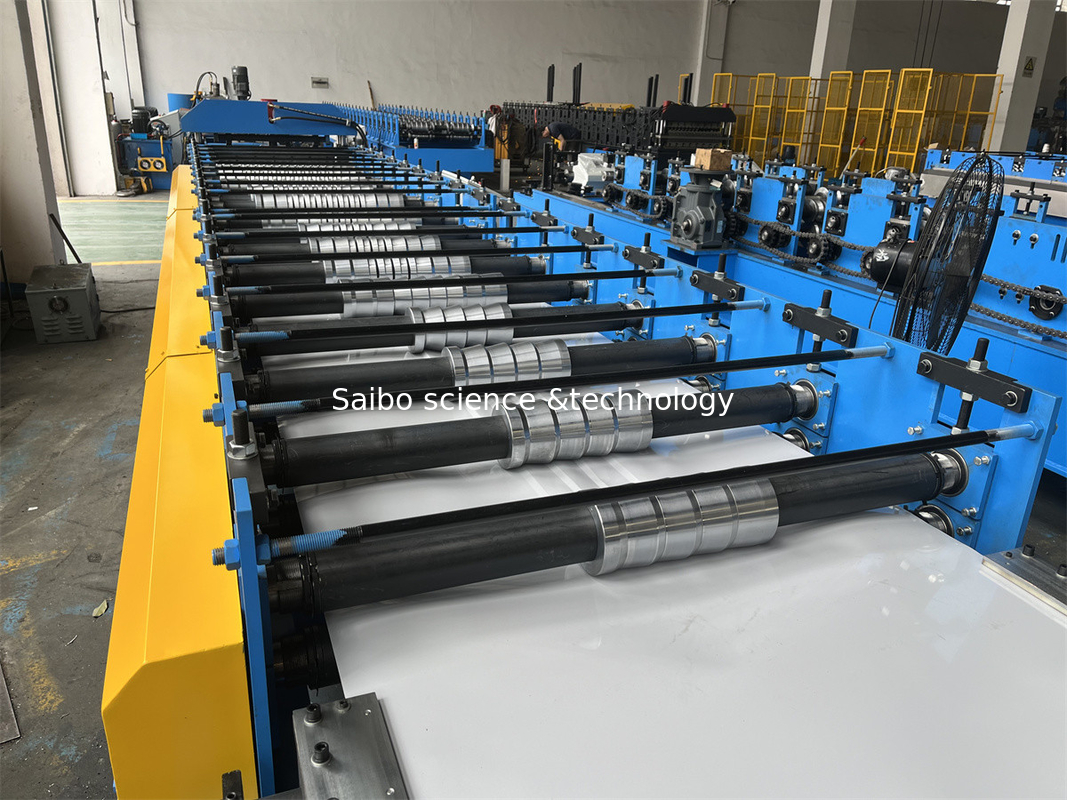

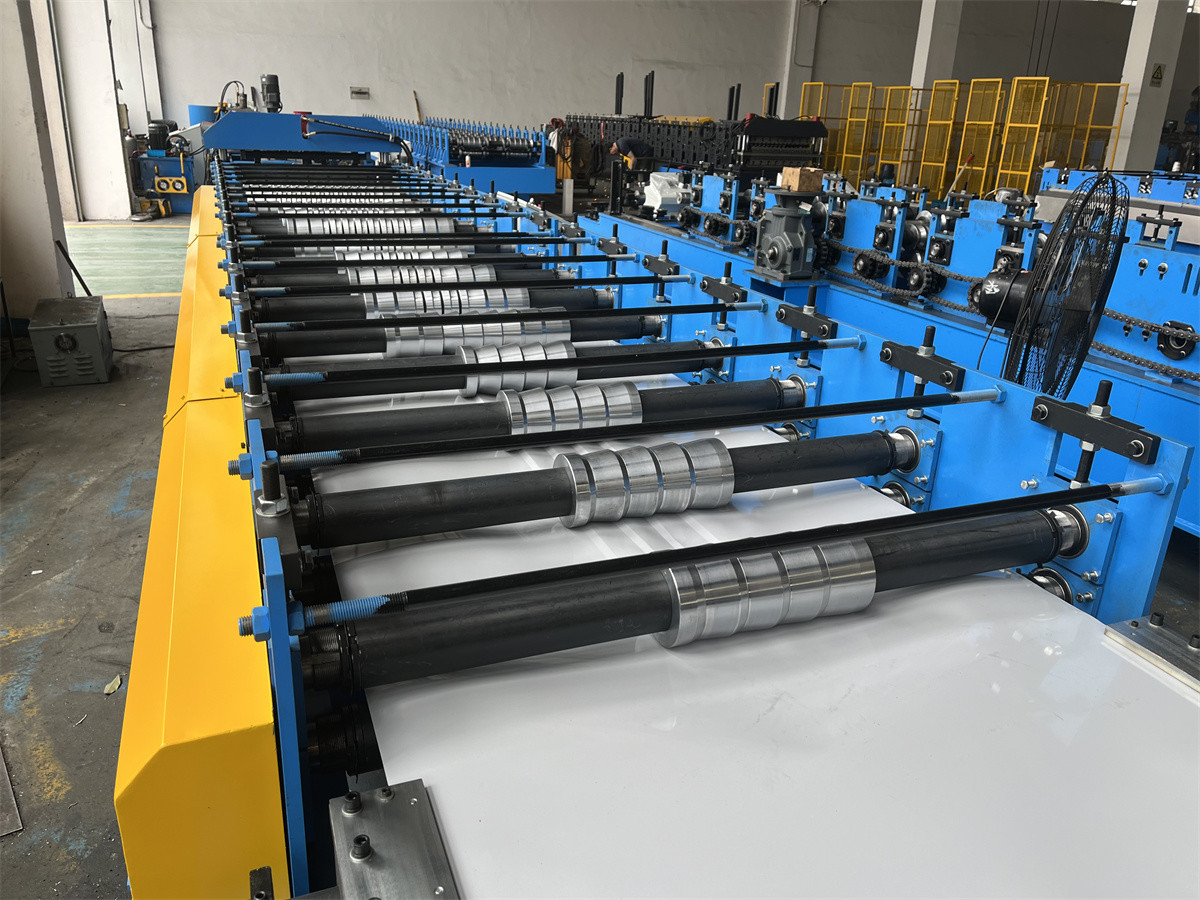

(2)मुख्य रोल बनाने की मशीन

• रोलर सामग्रीःASTM1045 क्रोमयुक्त सतह क्रोम के साथ
• शाफ्ट व्यासः ¢70 मिमी सामग्रीः SAE1045 शमन और टेम्परिंग के साथ
• रोल स्टेशन: 15 स्टेशन
• मुख्य मशीन की शक्तिः 5.5kw

(3) मशीन संरचना

• 350H बीम वेल्डिंग द्वारा मुख्य फ्रेम
• मशीन संरचनाः दीवार बोर्ड
• चेन द्वारा ड्राइव

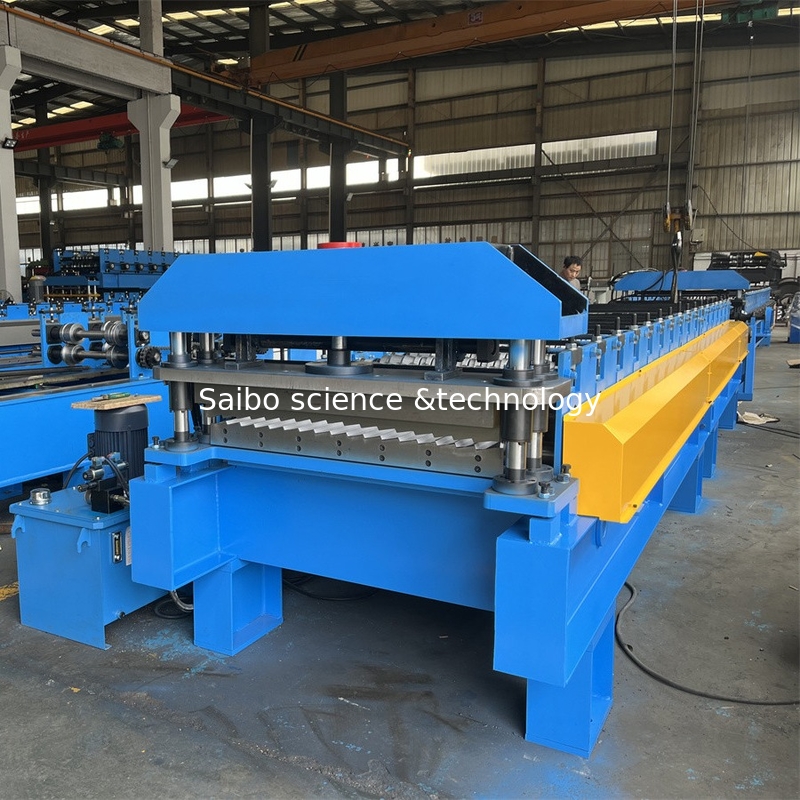

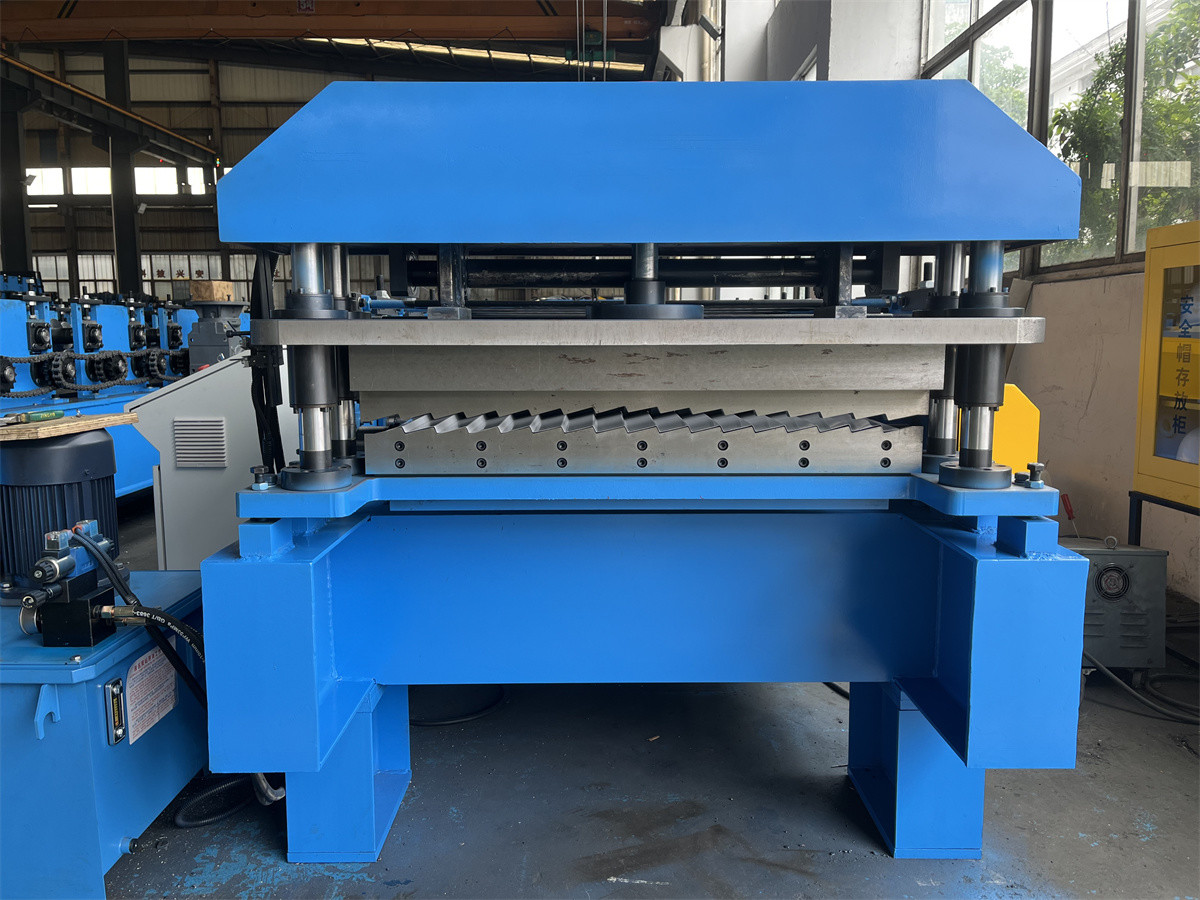

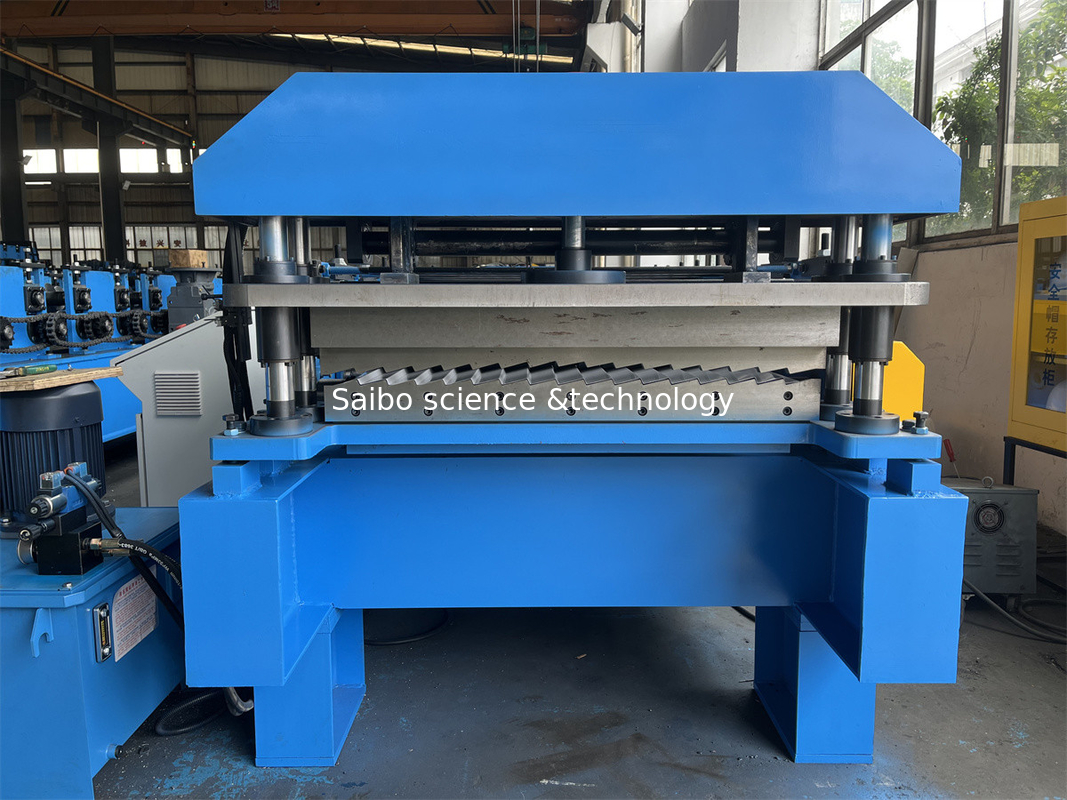

(4)हाइड्रोलिक काटने की प्रणाली

• मोल्डिंग के बाद काटना: रोल मोल्डिंग के बाद शीट को आवश्यक लंबाई तक काटना
• ब्लेड की सामग्रीःCr12, 58-62 HRC कठोरता
• हाइड्रोलिक द्वारा काटने की शक्ति,4KW
• कार्य दबावः 12Mpa समायोज्य
• लम्बाई मापना: स्वचालित एन्कोडर लम्बाई मापना
• लंबाई की सहिष्णुताः प्रत्येक टुकड़े के लिए 1.5 मिमी

(5) कंप्यूटर नियंत्रण कैबिनेट

• प्रोफाइल की लंबाई और मात्रा की प्रोग्राम करने योग्य सेटिंग
• ऑपरेटिंग सिस्टम भाषाः अंग्रेजी और चीनी
• कंप्यूटर लंबाई और मात्रा को नियंत्रित करने के लिए प्रयोग किया जाता है। मशीन स्वचालित रूप से लंबाई में कटौती करेगा और आवश्यक मात्रा प्राप्त होने पर बंद हो जाएगा

• पीएलसी: पैनासोनिक या कस्टमाइजेशन
• टच स्क्रीनः एमसीजीएस
• इन्वर्टर: यास्कावा

7. एफक्यूए

प्रश्न 1. सही मशीनों का चयन करने के लिए मुख्य महत्वपूर्ण बिंदु क्या हैं?
