| Place of Origin: | China |
|---|---|
| ब्रांड नाम: | Saibo |
| प्रमाणन: | CE/ISO |
| Model Number: | YX15-1170 |
| Minimum Order Quantity: | 1 set |
| मूल्य: | negotiation |
| Packaging Details: | Suitable for ocean shipment |
| Delivery Time: | 90 days |
| Payment Terms: | L/C, T/T |
| Supply Ability: | 300 sets per year |
| Product Name: | Culvert roll forming machine | Main PowerPower: | 45KW *2 |
|---|---|---|---|
| Hydraulic Power: | 30kw | Station: | About 26 stations |
| Roller material: | Gcr15 with chrome treatment | Drive: | By gear box |
| Decoiler: | 15T hydraulic with coil car | Track punching servo power: | 5.5KW |
| Shaft Diameter: | 155mm full-bodied | बनाने की गति: | 0-12 मी / मिनट |
| प्रमुखता देना: | औद्योगिक सिलो रोल बनाने की मशीन,गियर सिलो रोल बनाने की मशीन,भारी ड्यूटी साइलो बनाने की मशीन |
||
हाइड्रोलिक कटिंग सिस्टम के साथ गियर द्वारा स्वचालित रूप से सिलो रोल बनाने की मशीन
1मुख्य विनिर्देश:
| नहीं | सामग्री का विनिर्देश | |
1 | उपयुक्त सामग्री | GI, MS,Q345 |
2 | कच्चे माल की चौड़ाई | पर्लिन के आकार के आधार पर। |
| 3 | मोटाई | 2.0-4.0 मिमी |
2. प्रक्रिया प्रवाह का चार्ट
हाइड्रोलिक डिकोइलर ️फावड़ा सिर उपकरण ((सहायक खिला + लेवलिंग) ️पूर्व काटने ️रोल बनाने की मशीन ️स्लिटिंग और अपशिष्ट तार संग्रह ️सर्वो मूवेबल पंचिंग ️हाइड्रोलिक काटने ️स्टैकर
3घटकों का विनिर्देश
| 1 अनकोइलर | ||
| कार्य | स्ट्रिप को खोलने और पहले पास रोलिंग के दौरान आवश्यक बैक टेंशन बनाए रखने के लिए। | |
| सम्मिलित करना | हाइड्रोलिक समर्थन हाथ से सुसज्जित, स्वचालित हाइड्रोलिक | |
| लोड क्षमता | अधिकतम 15 टन | |
| मंडल संख्या | 1 मन्ड्रिल | |
| 2 मोल्डिंग मशीन | |
| 1)फावड़ा सिर उपकरण | |
| कार्य | स्टील कॉइल के सिर खोलने के लिए इस्तेमाल किया, झुकने भाग सीधा और प्लेट सिर चिकनी चुटकी रोलर में प्रवेश करने के लिए बनाने के |
| समतल करना | कुल 5 रोल, 2 शीर्ष रोल और 3 नीचे रोल |
| समतल रोल सामग्री | 40CR, HCR50 |
| 2) प्री-कटिंग | |
| कार्य | रोल बनाने से पहले फ्लैट कटिंग, कॉइल बदलने के लिए प्रयोग किया जाता है |
| ब्लेड की सामग्री | D2, 58-62 HRC कठोरता |
| 3) मुख्य रोल बनाने | |
| आकार देने वाला स्टैंड | के बारे में26स्टेशन |
| मुख्य फ्रेम | पूर्ण बीम वेल्डिंग |
| रोलर सामग्री | जीसीआर15 शमन एचआरसी 58-62 डिग्री, कुल मिलाकर खत्म मोड़ |
| शाफ्ट व्यास | ऊपरी शाफ्टः Φ155 मिमी पूर्ण शरीर |
| शाफ्ट सामग्री | 40CR, बुझाने और टेम्परिंग के साथ |
| ड्राइव | प्रत्येक आकार देने वाले स्टेशन के लिए गियरबॉक्स द्वारा |
| आकार देने की गति | 0-12m/min; यह ऑपरेटर द्वारा नियंत्रित किया जाना चाहिए, नियंत्रण बॉक्स पर समायोजित किया जा सकता है। |
| मोल्डिंग मोटर | 45केडब्ल्यू*2एसी मोटर |
| 3सर्वो-मोबाइल पंचिंग | |
| कार्य | निर्दिष्ट स्थिति में पंच प्रोफाइल। |
| मोल्डिंग के बाद पंचिंग | आवश्यक लंबाई के लिए रोल बनाने के बाद शीट पंच |
| पंचिंग गति | पंचिंग के दौरान मुख्य मशीन नहीं रुकेगी, पंचिंग 11KW सर्वो मोटर द्वारा उड़ान भर रहा है |
| पंच मोल्ड की सामग्री | D2 गर्मी उपचार के साथ 58-60° |
| 4हाइड्रोलिक काटने की प्रणाली | |
| कार्य | निर्दिष्ट लंबाई में प्रोफ़ाइल काटें। |
| मोल्डिंग के बाद काटना | रोल बनाने के बाद आवश्यक लंबाई के लिए शीट काटें |
| काटने की गति | मुख्य मशीन काटने के दौरान बंद हो जाएगा |
| ब्लेड की सामग्री | D2 गर्मी उपचार के साथ 58-60° |
| 5 . स्टैकर | |
| कार्य | अंतिम उत्पाद प्राप्त करते समय, हाइड्रोलिक द्वारा ऊंचाई समायोजित की जा सकती है |
| आकार | 3 मीटर (लंबाई) * 1.5 मीटर (चौड़ाई) |

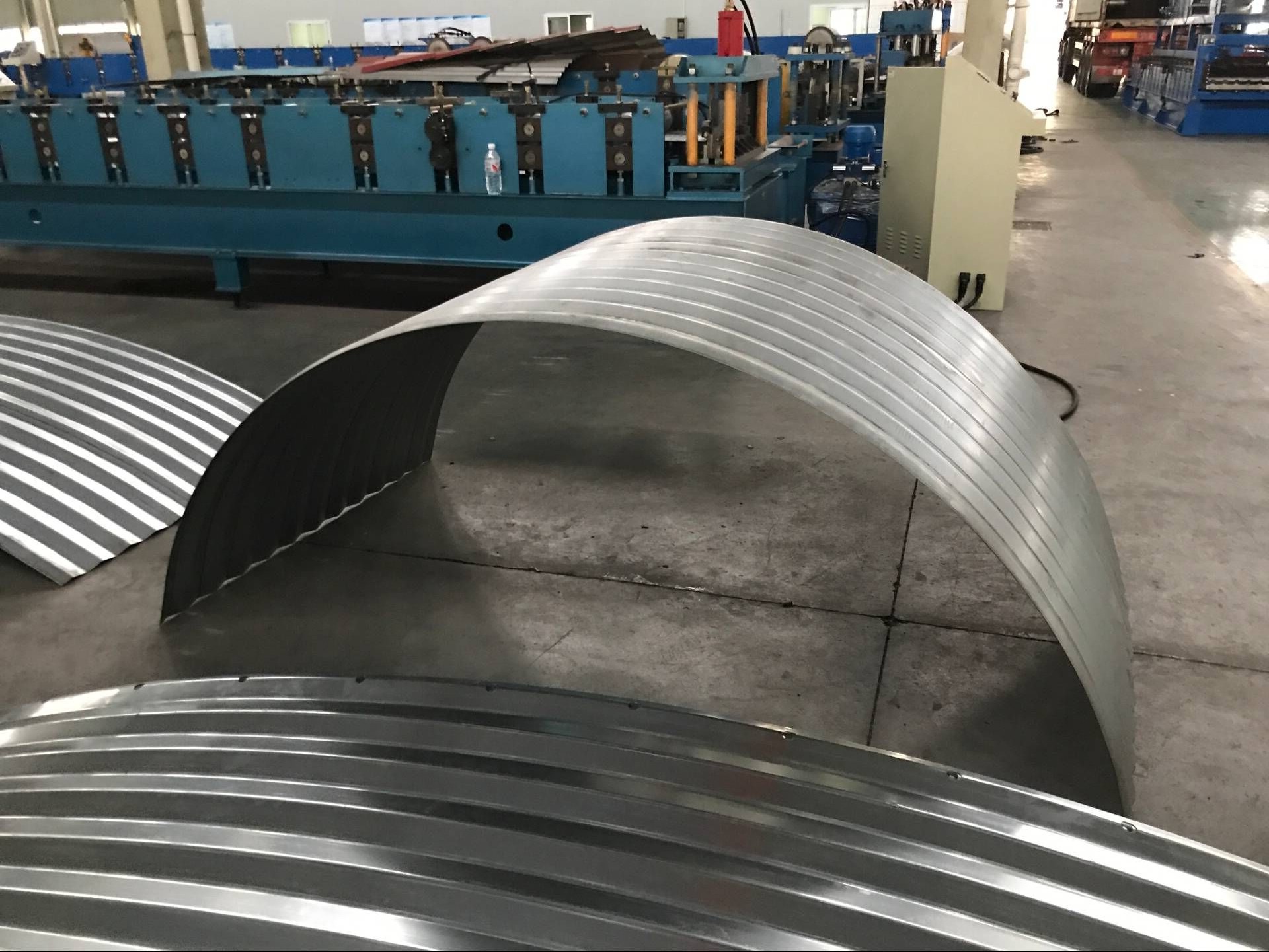

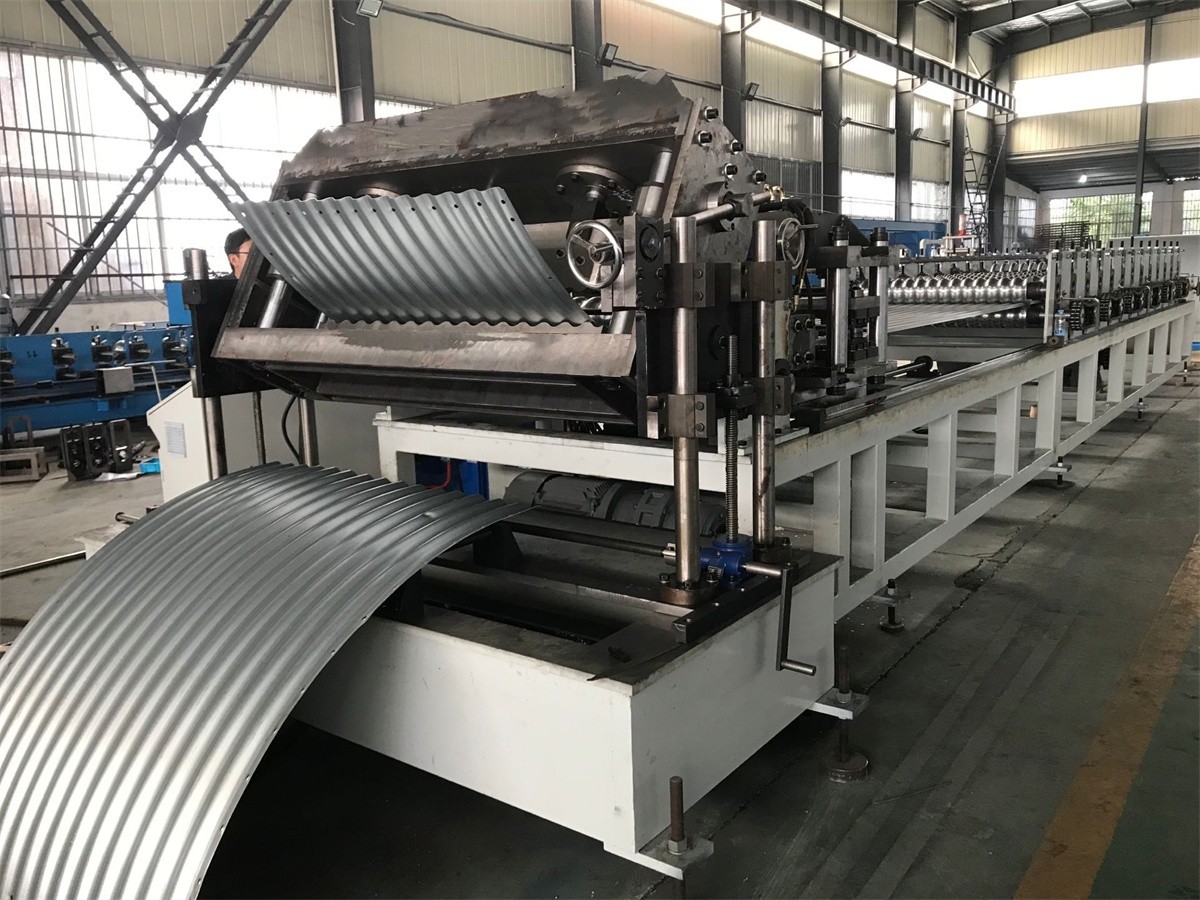

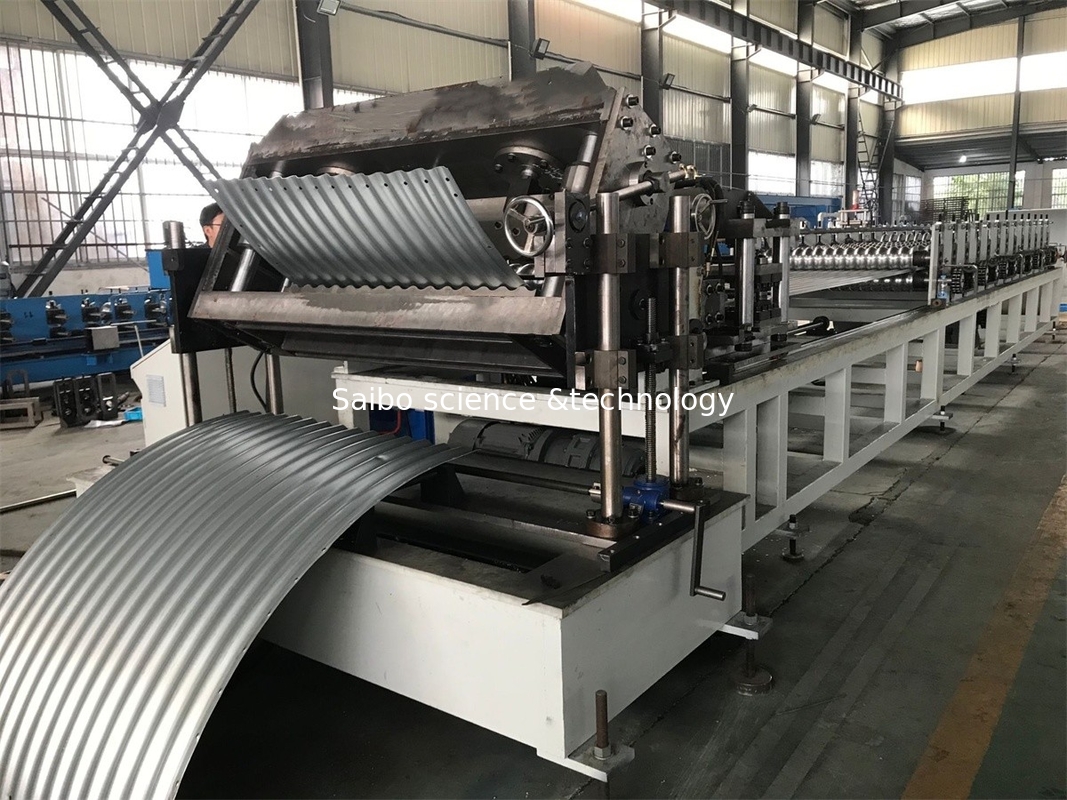

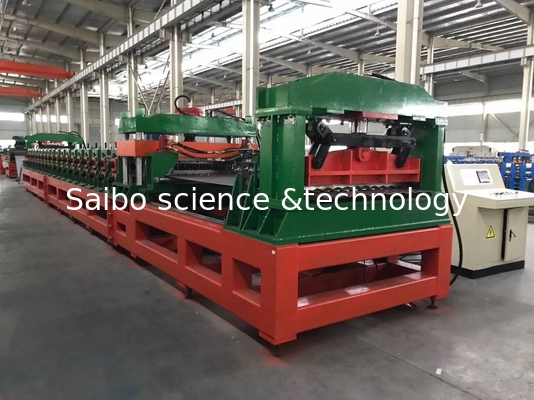

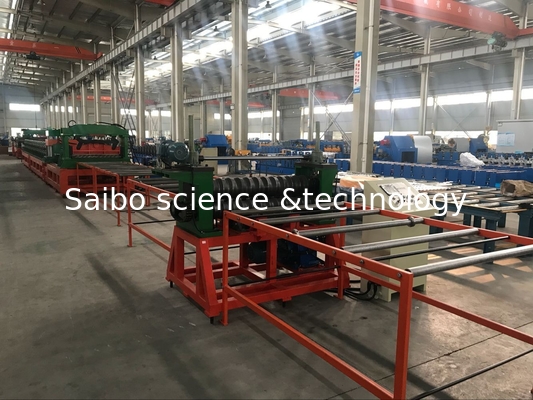

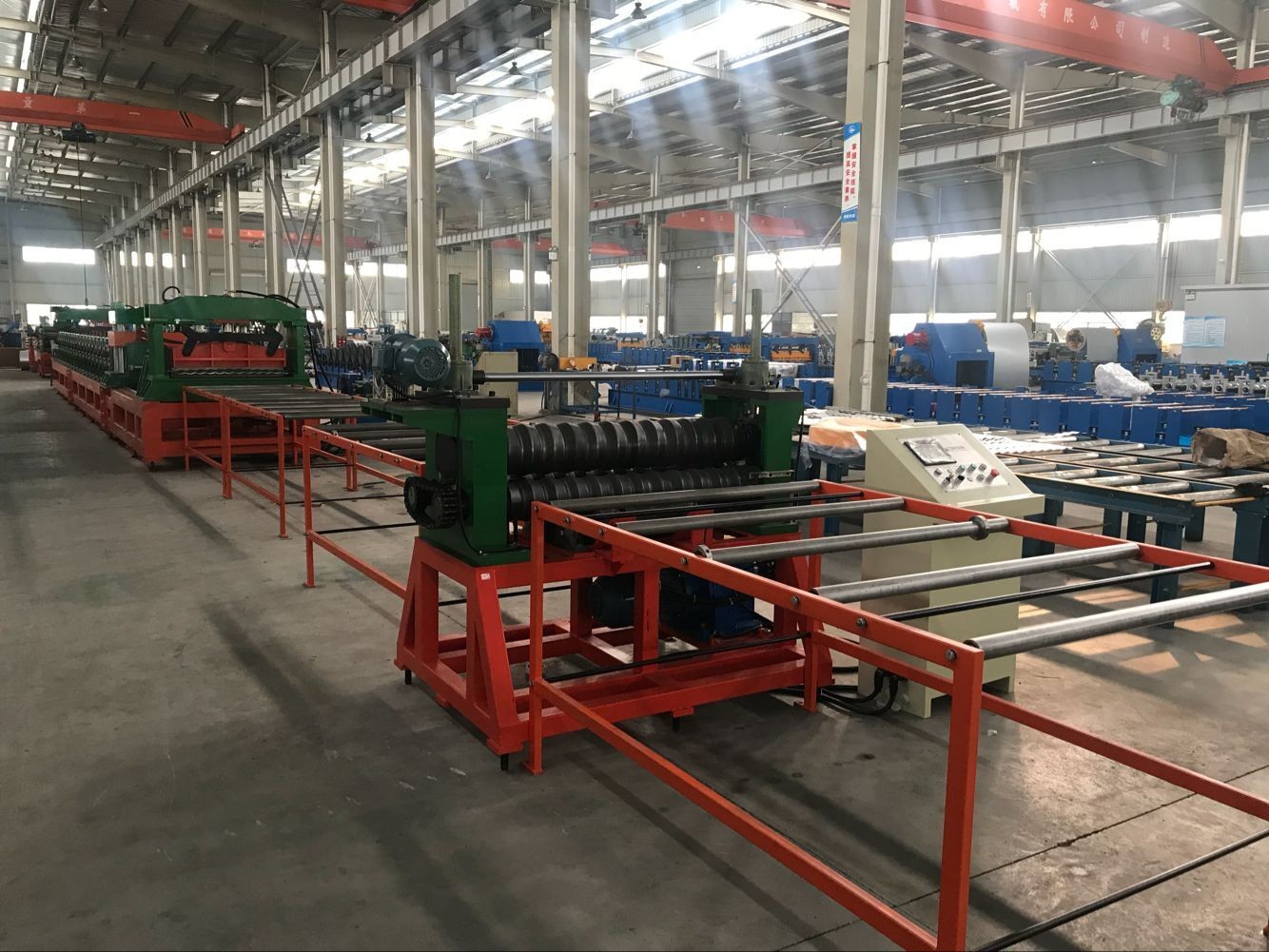

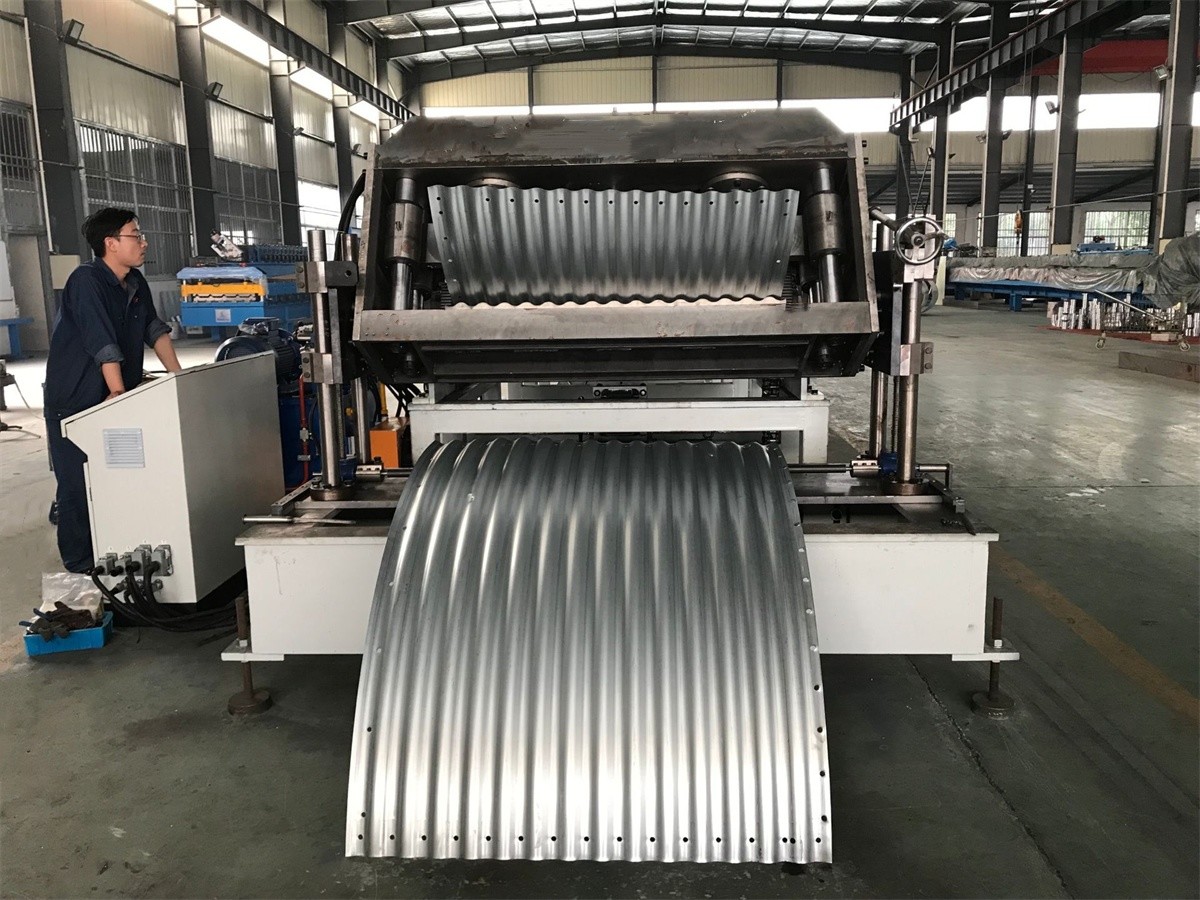

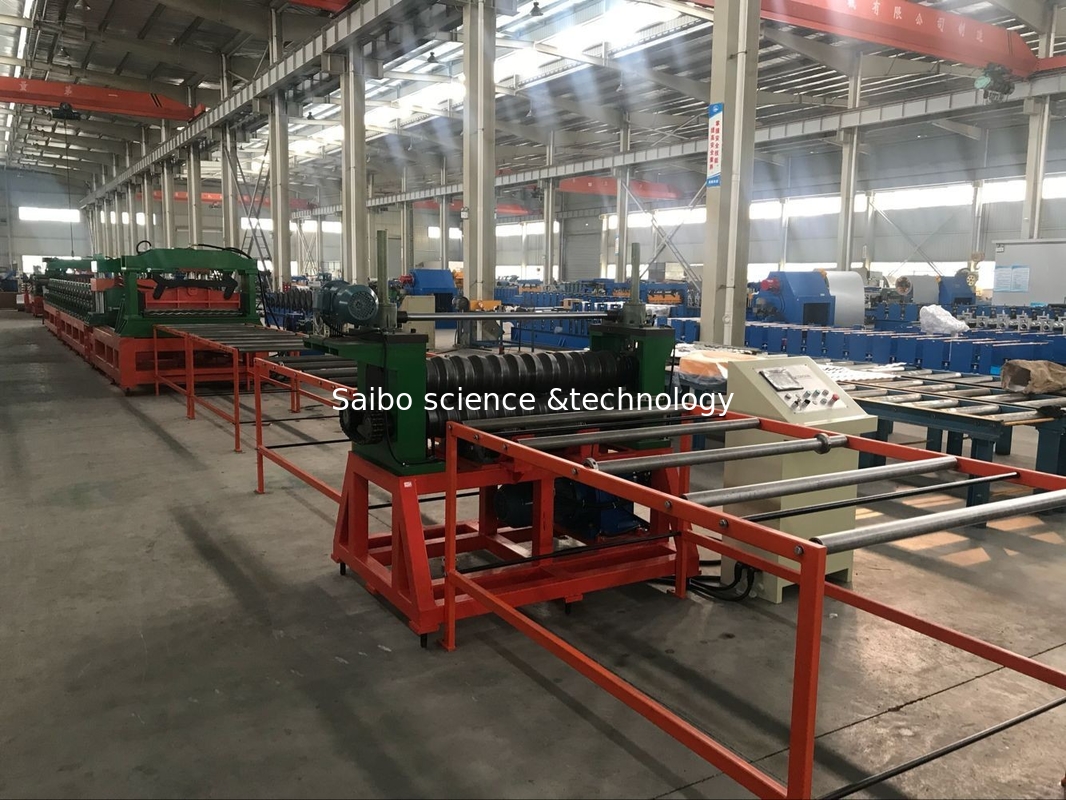

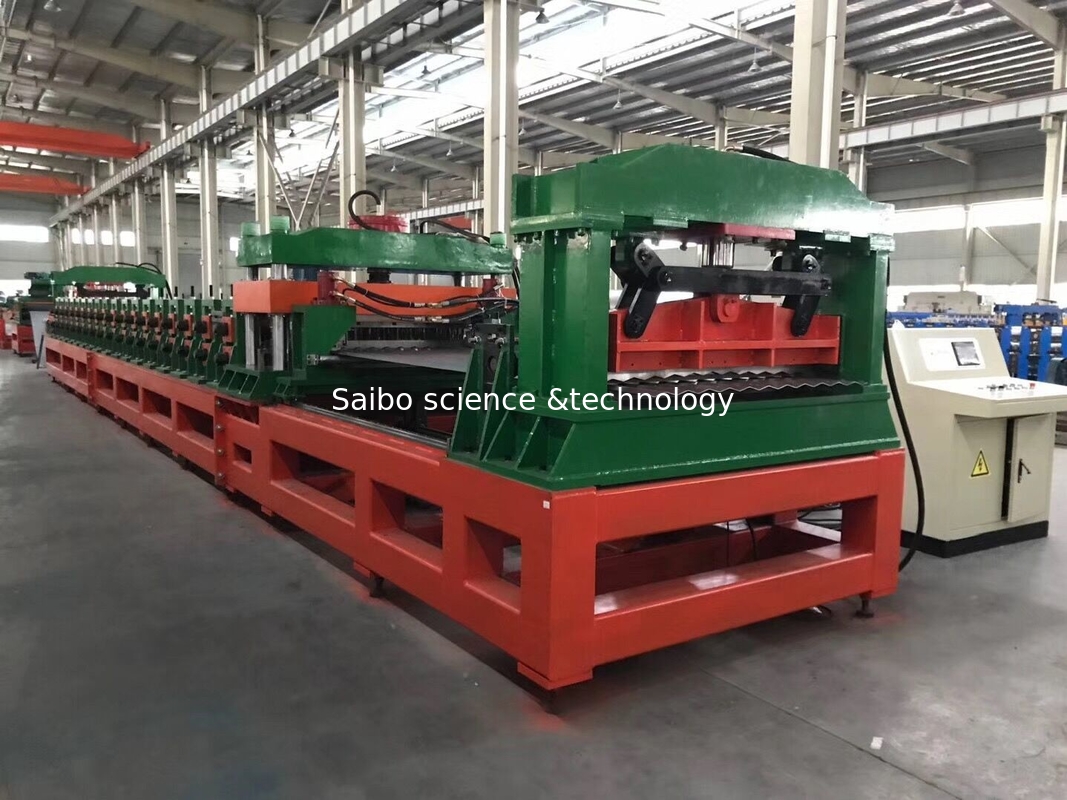

4संदर्भ के लिए मशीन तस्वीरें
5. गारंटी
1: शिपमेंट की तारीख के बाद 1 वर्ष के लिए विनिर्माण दोषों के कारण खराबी के खिलाफ गारंटी। मरम्मत निः शुल्क की जाएगी।
2: निम्नलिखित परिस्थितियों में गारंटी अवधि के दौरान भी मरम्मत बिना बदलाव के नहीं की जाएगी।
- प्राकृतिक आपदा के कारण क्षति होती है
- उपयोगकर्ता त्रुटि के कारण खराबी होती है
- खराबी संशोधनों के कारण होती है
- स्थापना के बाद आगे के आंदोलन या शिपमेंट के कारण खराबी होती है
3:एयर टिकट, परिवहन लागत, होटल,यदि निर्माता के इंजीनियर को गारंटी अवधि के दौरान मशीन की रखरखाव के लिए खरीदार के कारखाने में भेजा जाना है तो भोजन और 100 डॉलर प्रति दिन खरीदार के खाते में होंगे।.
6. एफक्यूए
प्रश्न: क्या आप निर्माता या व्यापारिक कंपनी हैं?
एकः हम निर्माता और व्यापारिक कंपनी हैं।
प्रश्न: क्या आप विदेशों में स्थापना और प्रशिक्षण प्रदान करते हैं?
उत्तरः विदेशी मशीनों की स्थापना और श्रमिक प्रशिक्षण सेवाएं वैकल्पिक हैं।
3) प्रश्नः आपकी बिक्री के बाद का समर्थन कैसा है?
उत्तर: हम कुशल तकनीशियनों द्वारा ऑनलाइन तकनीकी सहायता के साथ-साथ विदेशी सेवाएं प्रदान करते हैं।
4) प्रश्न: आपका कारखाना गुणवत्ता नियंत्रण के संबंध में कैसे करता है?
एकः गुणवत्ता नियंत्रण के संबंध में कोई सहिष्णुता नहीं है। गुणवत्ता नियंत्रण ISO9001 के अनुरूप है। प्रत्येक मशीन को शिपमेंट के लिए पैक करने से पहले परीक्षण चलाने के लिए पारित करना होगा।
5) मैं कैसे आप पर भरोसा कर सकते हैं कि मशीनों शिपिंग से पहले परीक्षण चल रहा चिपकाया?
एकः 1) हम आपके संदर्भ के लिए परीक्षण वीडियो रिकॉर्ड। या,
2) हम आपका स्वागत करते हैं हमारे कारखाने में अपने आप को और परीक्षण मशीन द्वारा हमें यात्रा.
6) प्रश्न: क्या आपके पास यह छत पैनल रोल बनाने वाली मशीन स्टॉक में है?
उत्तर: नहीं, मशीन ऑर्डर पर बनाई जाती है।
6स्थापना और प्रशिक्षण:
यदि खरीदार हमारे कारखाने का दौरा करते हैं और मशीन की जांच करते हैं, तो हम आपको मशीन को स्थापित करने और उपयोग करने के तरीके सिखाएंगे, और आपके श्रमिकों / तकनीशियन को आमने-सामने भी प्रशिक्षित करेंगे।
b. बिना जाने, हम आपको स्थापित करने और संचालित करने के लिए सिखाने के लिए उपयोगकर्ता मैनुअल और वीडियो भेज देंगे।
सी. यदि खरीदार को हमारे तकनीशियन की आवश्यकता है तो अपने स्थानीय कारखाने में जाएं, कृपया बोर्ड और आवास और अन्य आवश्यक चीजों की व्यवस्था करें।
