| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Saibo |
| मॉडल संख्या: | वाईएक्स54-342 |
| न्यूनतम आदेश मात्रा: | 1 सेट |
| पैकेजिंग विवरण: | समुद्र लदान के लिए उपयुक्त है |
| प्रसव के समय: | जमा प्राप्त करने के 60 कार्य दिवस बाद |
| आपूर्ति की क्षमता: | वार्ता |
| Main Power: | 7.5kw servo motor | Hydraulic power: | 15kw |
|---|---|---|---|
| Steel thickness: | 0.4-0.6mm | Station: | 11 stations+4 stations of side rollers |
| Decoiler: | 3T hydraulic decoiler | Machine structure: | Wire electrode cutting |
| Machine frame: | 350H beam welding | Drive: | by gear box |
| Line speed: | About 6m/min | Diameter of shaft: | 76mm |
| हाई लाइट: | 7.5kw रिज कैप रोल बनाने की मशीन,6 मीटर/मिनट की रेंज कैप रोल बनाने वाली मशीन,सर्वो ड्राइव कैपिंग रोल बनाने की मशीन |
||
कैप रिज रोल बनाने वाली मशीन का तकनीकी डेटा
स्टील छत शीट टॉप के लिए उपयुक्त कूप बनाने के लिए कैप रिज बनाने की मशीन।
यहाँ आपके संदर्भ के लिए कुछ लोकप्रिय रिज मशीनें हैं,काटने की मशीन को रोकना,काम करने की गति लगभग 2-4 मीटर/मिनट।
फ्लैट पैर के साथ मानक रिज, जो स्थापना के दौरान छत trapezoidal चादरों के अनुसार पैर काटने की जरूरत है/
विशेष कंकड़ को छत की ट्रेपेज़ॉइड चादरों के अनुसार काटा गया,जो कि स्थापना के दौरान बिना किसी कटौती के आसानी से छत पर लगाया जा सकता है, जो काम की दक्षता में काफी सुधार करता है, और पानी के सबूत के लिए छत शीट के साथ बहुत अच्छा मैच करता है।
सैबो रिज कैप बनाने वाली मशीनों में 3 टन मैनुअल डेकोइलर, पोस्ट कट के साथ बनाने वाली मशीन, पीएलसी नियंत्रक, हाइड्रोलिक स्टेशन, रन आउट टेबल शामिल हैं।मित्सुबिशी या सीमेंस नियंत्रण प्रणालीआप उपयोगकर्ता के अनुकूल अनुमति देते हैं, आप केवल लंबाई और टुकड़े में डाल, रोल बनाने की मशीन स्वचालित रूप से काम करेंगे।
1संदर्भ के लिए प्रोफ़ाइल
2सामग्री का विनिर्देश
| नहीं | सामग्री का विनिर्देश | |
1
| उपयुक्त सामग्री | पीपीजीआई |
2
| कच्चे माल की चौड़ाई | 403 मिमी |
| 3 | मोटाई | 0.4-0.6 मिमी |
3. मशीन विस्तृत पैरामीटर
| 1 | आरओलर सामग्री | ASTM1045 क्रोमयुक्त सतह क्रोम के साथ |
| 2 | रोलर स्टेशन | 7 स्टेशन + 4 स्टेशन साइड रोलर्स |
| 3 | शाफ्ट का व्यास | ¢ 65 मिमी सामग्रीः 40CR टेम्परिंग के साथ |
| 4 | मशीन संरचना | तार इलेक्ट्रोड काटना |
| 5 | मशीन फ्रेम | 350 एच बीम वेल्डिंग |
| 6 | फ़ीडिंग मोड | मैनुअल द्वारा |
| 7 | मुख्य मोटर | 7.5kw सर्वो मोटर |
| 8 | हाइड्रोलिक शक्ति | 15 किलोवाट |
| 9 | प्रेस मोल्ड की सामग्री | Cr12, 58-62 HRC कठोरता |
| 10 | ब्लेड और प्रेस मोल्ड की सामग्री | Cr12, 58-62 HRC कठोरता |
| 11 | काटने की प्रणाली | हाइड्रोलिक पोस्ट काटना |
| 12 | उपयुक्त सामग्री | रंगीन स्टील, 0.4-0.6 मिमी |
| 13 | चालित प्रणाली | गियरबॉक्स द्वारा |
| 14 | वोल्टेज | 380V, 50HZ, 3P |

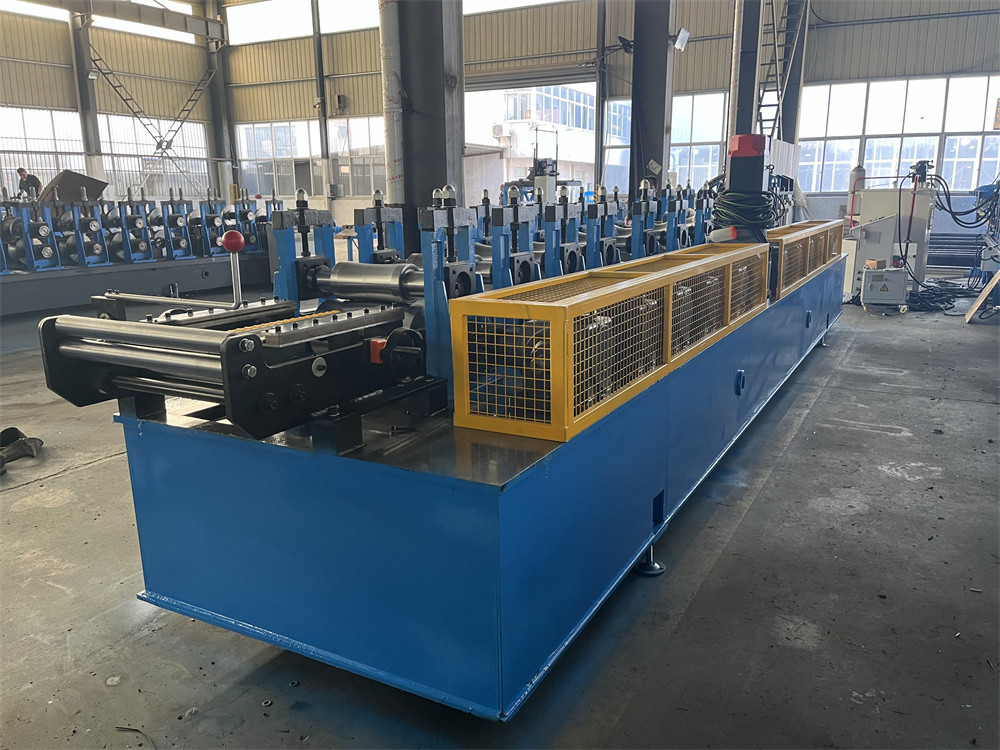

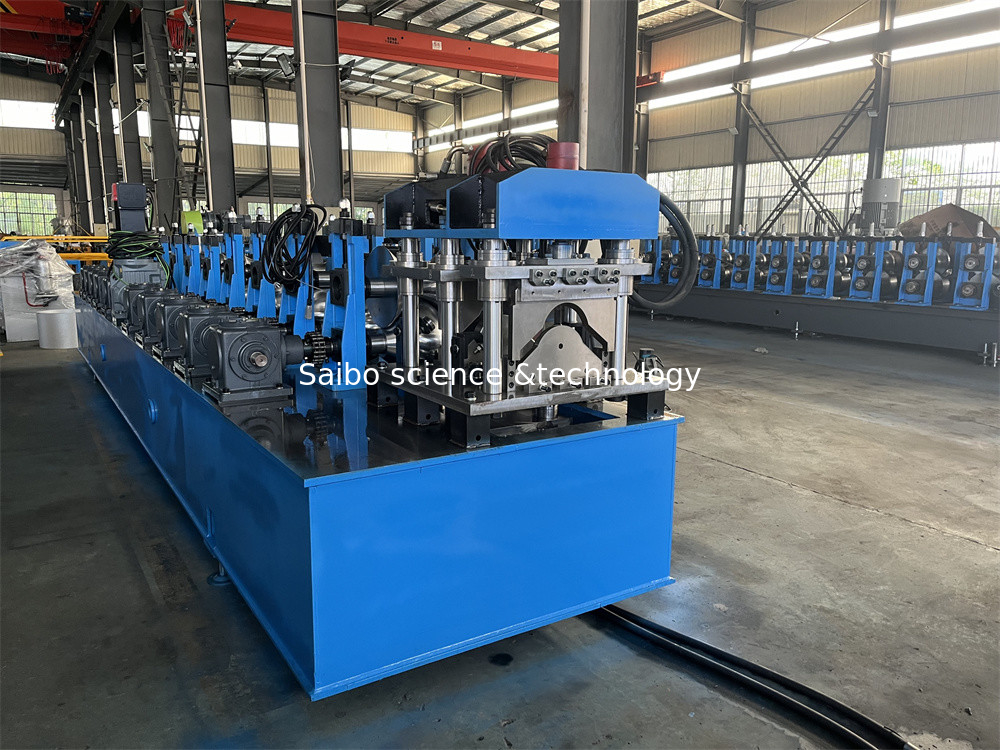

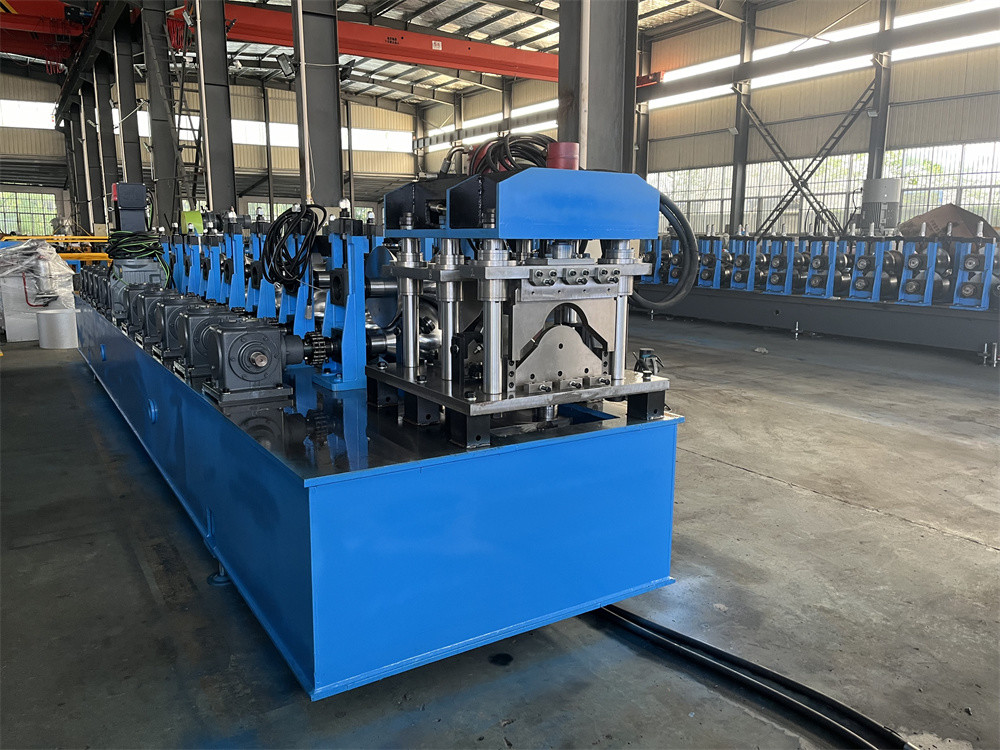

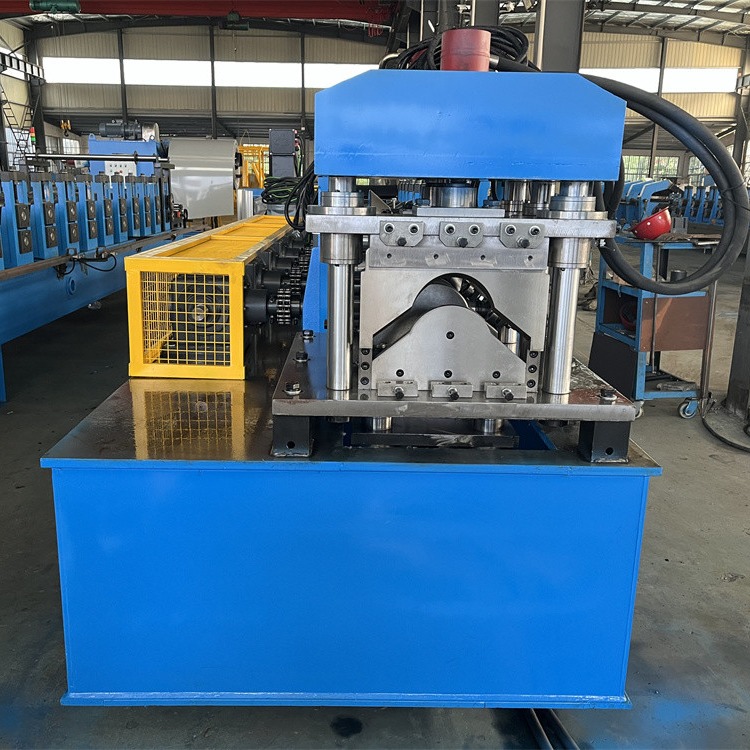

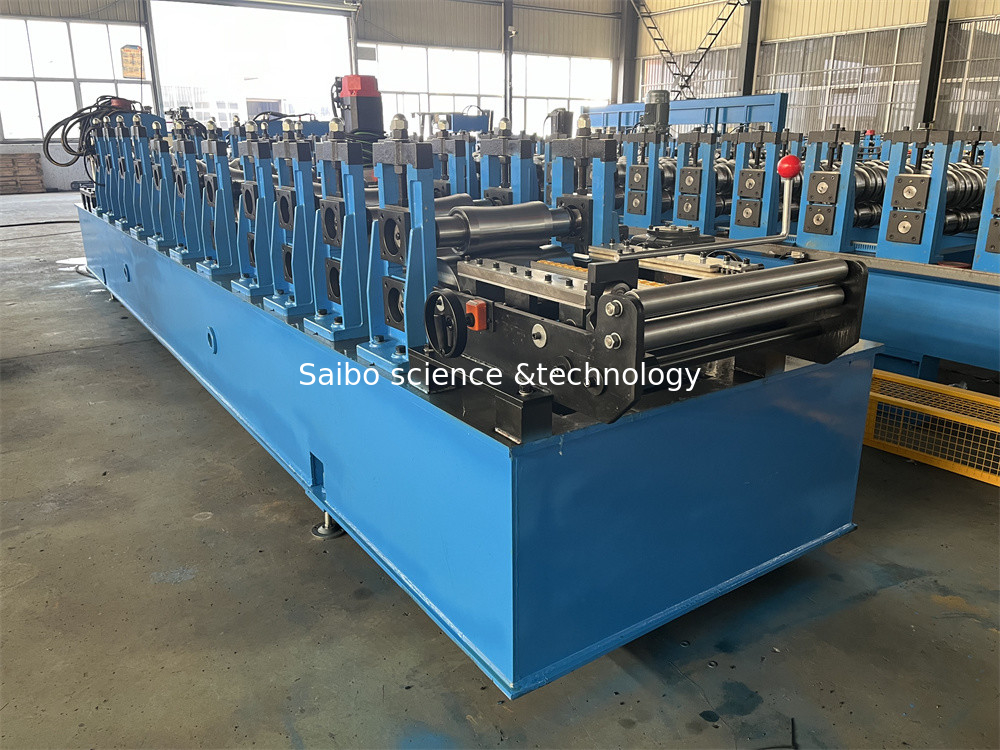

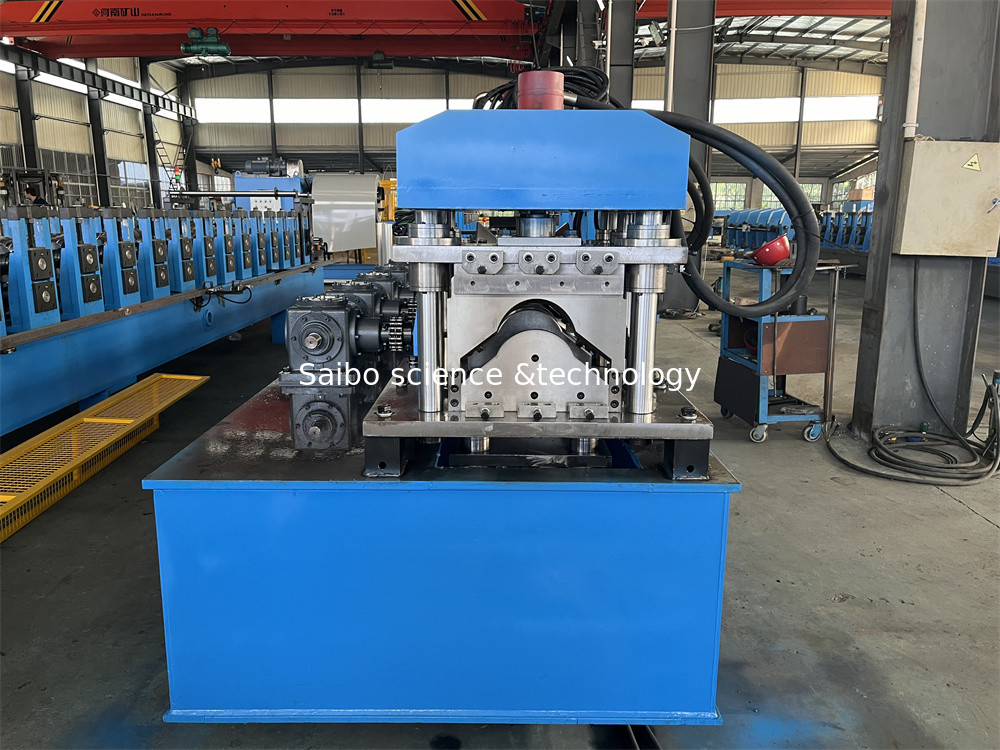

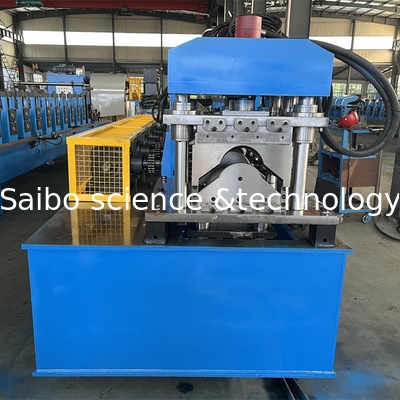

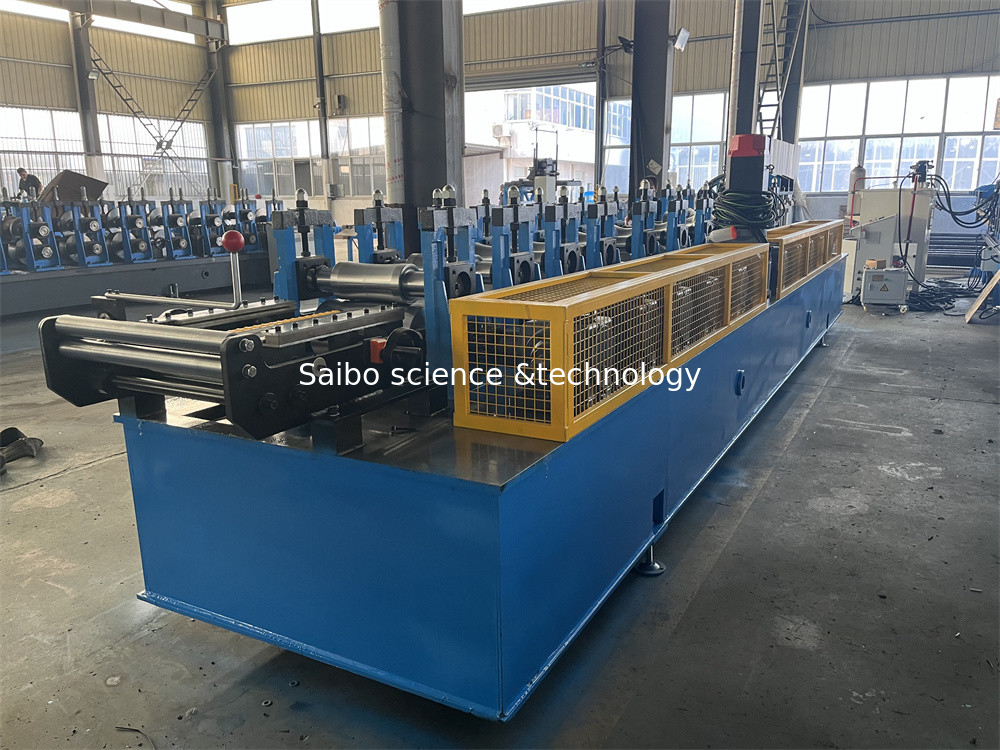

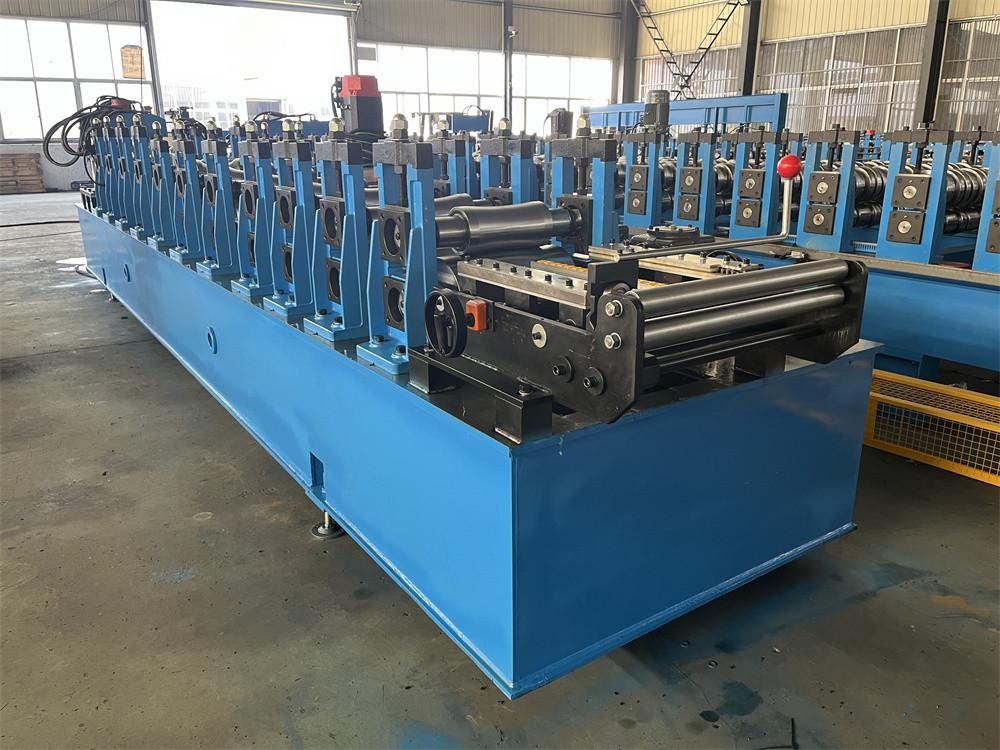

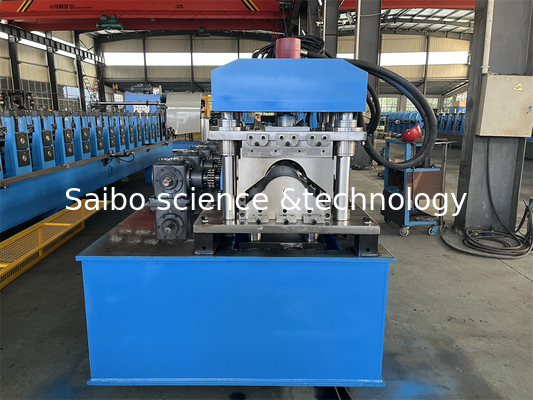

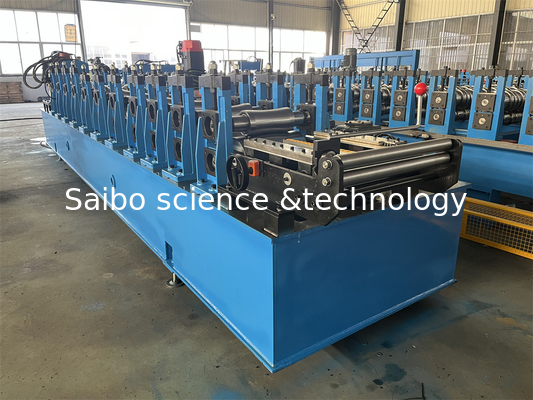

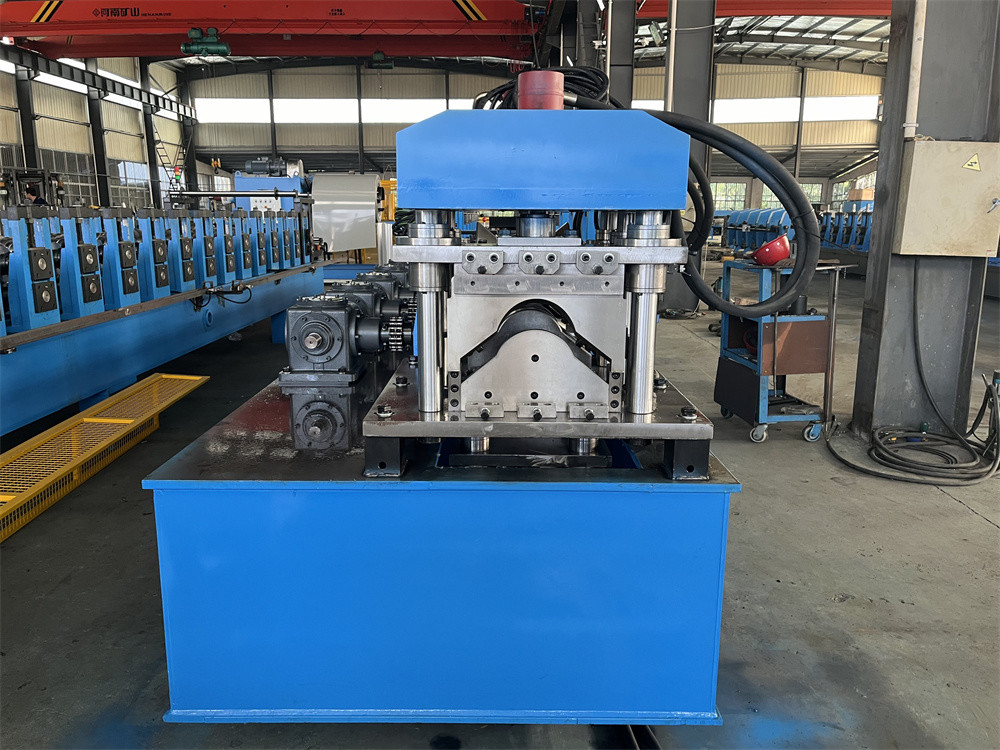

4. संदर्भ के लिए तस्वीरें
5रखरखाव और सुरक्षा
1जमीन से स्वतंत्र रूप से जुड़ी हुई एक तार होनी चाहिए।
2- सभी विद्युत घटकों को नियमित रूप से साफ करते रहें।
3- सफाई और समायोजन के अलावा इलेक्ट्रिक बॉक्स का दरवाजा न खोलें।
4मासिक सफाई करते समय प्रत्येक विद्युत घटक की इन्सुलेशन और कनेक्शन की स्थिति की जाँच करें। यह सुनिश्चित करें कि कोई गर्मी उत्पन्न या ऑक्सीकरण नहीं है।
5मशीनः 380V/50HZ, ऑपरेटिंग पार्ट्सः AC24V, कृपया रखरखाव के लिए विद्युत सिद्धांत ड्राइंग और तालिका देखें।
6. प्रणाली पैरामीटर को संशोधित नहीं करते जब तक ऑपरेटर प्रणाली नियंत्रण में विशेषज्ञता प्राप्त है
.
7एक बार प्रणाली ठीक से काम नहीं करने पर, कृपया रखरखाव के लिए विशेषज्ञ तकनीशियनों या इलेक्ट्रीशियनों को भेजें।
6आपके संदर्भ के लिए मशीन का चित्रः
